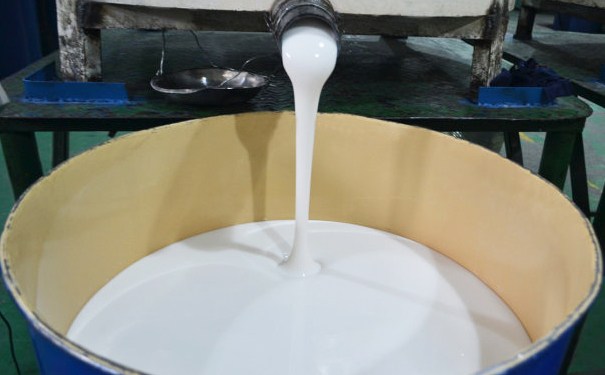

食品級液體硅膠的固化時間并不是一個固定的數值，它高度依賴于溫度。溫度是控制固化速度的“加速器”或“剎車片”。
  典型固化時間范圍：
  室溫固化25℃：
   加成型食品級硅膠：薄層，如1-3mm約2-6小時表干，24小時完全固化；厚層，如5-10mm需12-48小時。
  縮合型食品級硅膠：薄層約4-12小時表干，24-72小時完全固化；厚層需更長時間。
  加熱固化：
  加成型硅膠：80℃下10-30分鐘，120℃下5-10分鐘，150℃下2-5分鐘，具體時間需參考產品TDS。
  縮合型硅膠：加熱可加速但需控制溫度，避免氣泡，通常60-80℃下30-60分鐘。

  加速固化方法：
  升溫：使用烘箱、熱風槍或紅外加熱器，均勻加熱硅膠，避免局部過熱。
  增加催化劑：在廠家允許范圍內，適量增加鉑金催化劑或有機錫，但過量可能導致固化過快、開裂或性能下降。
  改善通風：加速縮合型硅膠副產物揮發，減少固化時間。
  真空脫泡：去除氣泡，促進催化劑和硅膠分子接觸，加速固化。
  判斷固化完成標準：
  表干：用手指輕觸硅膠表面，無粘手感，通常加成型2-6小時，縮合型4-12小時。
  完全固化：硅膠硬度達到邵氏A/D硬度標準，無發粘、發軟、開裂現象，拉伸強度、斷裂伸長率等性能符合要求。
  儀器檢測：使用硬度計、拉伸試驗機等儀器測量物理性能；對于食品級硅膠，還需通過FDA/LFGB等食品安全認證測試，如遷移試驗、耐老化試驗。
 食品級硅膠的固化時間需根據具體產品類型、配方、環境條件和操作要求綜合確定。推薦優先選擇宏圖食品級硅膠，通過控制溫度、配比、攪拌和脫泡等操作，可確保固化時間可控且性能符合食品級標準。
